Патрубки
Патрубки для резервуаров представляют собой неотъемлемые конструктивные элементы, обеспечивающие связь внутреннего пространства емкости с внешними технологическими системами. Через эти узлы осуществляется подключение трубопроводов, запорной арматуры, контрольно-измерительных приборов и предохранительных устройств к корпусу резервуара. По сути, патрубки являются “органами чувств и коммуникаций” емкости, через которые происходит наполнение, опорожнение, вентиляция, замер уровня и отбор проб хранимого продукта.
Качество изготовления и правильный выбор патрубков имеют определяющее значение для безопасности и эффективности эксплуатации всего резервуарного парка. Именно эти узлы воспринимают нагрузки от присоединяемых трубопроводов, компенсируют температурные деформации и обеспечивают герметичность системы в местах прохода через стенку. Любая неисправность в зоне патрубка – будь то разгерметизация фланцевого соединения или трещина в сварном шве – может привести к утечке продукта, экологическому загрязнению и серьезным финансовым потерям.
Завод резервуаров и металлоконструкций предлагает полный спектр патрубков для оснащения вертикальных стальных резервуаров (РВС) и горизонтальных резервуаров (РГС). Наше производство позволяет изготавливать изделия любого типа и типоразмера, от стандартных приемных патрубков до сложных узлов с дополнительными элементами усиления. Мы работаем с предприятиями нефтегазовой отрасли, химической промышленности, водоснабжения и другими заказчиками, которым требуется надежное и долговечное резервуарное оборудование.
Типы патрубков: классификация по назначению
В зависимости от выполняемых функций все патрубки, используемые при оснащении резервуаров, можно разделить на несколько основных типов. Понимание функционального назначения каждого типа позволяет правильно спроектировать трубную обвязку и обеспечить эффективную эксплуатацию емкости на протяжении всего срока службы.

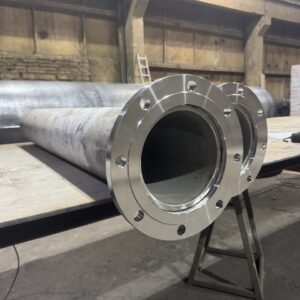

Приемные патрубки
Приемные патрубки предназначены для наполнения резервуара продуктом, поступающим из внешних источников – магистральных трубопроводов, железнодорожных эстакад или технологических установок. Эти узлы работают в условиях избыточного давления и подвергаются динамическим нагрузкам от движущегося потока. Конструкция приемных патрубков оптимизирована для гашения энергии струи и минимизации турбулентности, что особенно важно при работе с пенящимися или легковоспламеняющимися жидкостями.
Раздаточные патрубки
Раздаточные патрубки служат для отбора (выдачи) продукта из резервуара в технологические линии, на наливные эстакады или к потребителю. Эти узлы работают в условиях разрежения, создаваемого насосным оборудованием, и в обязательном порядке оснащаются хлопушками – обратными клапанами, предотвращающими самопроизвольный вылив продукта при аварийных ситуациях. Конструкция раздаточных патрубков обеспечивает минимальное гидравлическое сопротивление на всасывании и исключает подсос воздуха, критичный для работы насосов.
Приемо-раздаточные патрубки
Приемо-раздаточные патрубки представляют собой универсальное решение, совмещающее функции приема и выдачи продукта. Это наиболее распространенный тип узлов, используемый при оснащении резервуарных парков. Такие патрубки позволяют минимизировать количество врезок в корпус, сохраняя его прочностные характеристики, и упрощают схему трубной обвязки. Они имеют внутренний фланец для установки хлопушки и оптимизированную геометрию для работы в обоих режимах.
Специализированные патрубки
Помимо перечисленных основных типов, существуют также специализированные патрубки: для монтажа дыхательных клапанов, уровнемеров, пробоотборных устройств, люков-лазов и другого вспомогательного оборудования. Каждый из этих узлов имеет свои конструктивные особенности, определяемые назначением и условиями эксплуатации.
Технические характеристики и конструктивные особенности
Независимо от типа, все патрубки, выпускаемые нашим заводом, характеризуются рядом общих технических параметров, определяющих их применимость в тех или иных условиях. Основным размерным параметром является условный проход (Ду), определяющий пропускную способность узла. Выпускаемый нами типоразмерный ряд охватывает диаметры от 50 до 1200 мм, что позволяет комплектовать резервуары практически любого объема и производительности.
Конструктивно патрубок представляет собой отрезок трубы, один конец которого вваривается в стенку резервуара через усиливающую накладку (воротник), а другой оснащается фланцем для присоединения внешнего оборудования. Усиливающая накладка является обязательным элементом любой врезки – она равномерно распределяет напряжения в зоне отверстия, предотвращая деформацию и разрушение стенки под действием нагрузок от трубопровода и внутреннего давления.
Для патрубков большого диаметра (от 400 мм и выше) конструкция дополнительно усиливается косынками, повышающими жесткость узла при значительных механических нагрузках. Длина патрубка (вылет от стенки резервуара до наружного фланца) может варьироваться в зависимости от проекта, в том числе изготавливаться по индивидуальным требованиям заказчика.
Фланцы патрубков изготавливаются по ГОСТ 33259 различных типов и исполнений, на условное давление от 0,6 до 1,6 МПа в зависимости от типоразмера и назначения. Присоединительные размеры фланцев стандартизованы, что обеспечивает совместимость с отечественной и импортной запорной арматурой и трубопроводной обвязкой.
Материалы изготовления: от стандартных до специальных
Выбор материала для производства патрубков определяется условиями эксплуатации, химическим составом и температурой хранимой среды, а также климатическими особенностями региона установки. Наш завод использует только сертифицированные материалы, соответствующие требованиям ГОСТ и технических условий.
Для стандартных условий хранения нефтепродуктов, технической воды и других нейтральных сред базовым материалом является углеродистая сталь. Она обеспечивает необходимую прочность и надежность при работе в системах с умеренными температурами и неагрессивными средами. Это наиболее экономичное решение, широко применяемое при строительстве резервуарных парков общего назначения.
Для резервуаров, эксплуатируемых в условиях низких температур, например, в регионах Крайнего Севера и приравненных к ним местностях, мы используем низколегированные стали марок 09Г2С и 17Г1С. Эти материалы сохраняют ударную вязкость и пластичность при температурах до -70°С, исключая риск хрупкого разрушения узлов в зимний период. Применение таких сталей обязательно для объектов, работающих в холодном климате.
Для пищевой, фармацевтической промышленности и химического производства оптимальным выбором являются патрубки из коррозионно-стойких (нержавеющих) сталей марок 12Х18Н10Т и 08Х18Н10Т (аналоги AISI 321 и 304). Эти материалы обладают высокой стойкостью к агрессивным средам, не влияют на органолептические свойства пищевых продуктов и сохраняют свои характеристики в широком диапазоне температур – от криогенных до 600°С.
Преимущества патрубков производства «Завод резервуаров и металлоконструкций»
Наши заказчики выбирают нас для оснащения своих резервуаров по целому ряду объективных причин, связанных с качеством, надежностью и профессионализмом.
Первое и главное преимущество – это комплексный подход. Мы не просто изготавливаем отдельные патрубки, а предлагаем полный спектр резервуарного оборудования, гарантируя совместимость всех элементов и единую ответственность за качество. Заказчик получает возможность приобрести все необходимые узлы в одном месте, что упрощает логистику, документооборот и гарантийное обслуживание.
Второе преимущество – инженерная поддержка на всех этапах. Наши специалисты готовы проконсультировать заказчика при выборе типов и типоразмеров патрубков, помочь с разработкой проектной документации и ответить на любые технические вопросы. Мы не просто продаем металлоизделия – мы предлагаем инженерные решения, адаптированные под конкретные задачи.
Третье преимущество – высокое качество изготовления. Все сварные соединения выполняются аттестованными сварщиками по сертифицированным технологиям. Каждое изделие проходит визуальный и измерительный контроль, а по требованию заказчика – ультразвуковую дефектоскопию или радиографический контроль. Мы гарантируем герметичность и прочность каждого выпущенного патрубка.
Четвертое преимущество – гибкость производства. Мы можем изготовить патрубки любых типоразмеров, с нестандартной длиной вылета, с фланцами особых исполнений или из специальных материалов. Индивидуальный подход позволяет решать даже самые сложные технические задачи.
Области применения патрубков
Патрубки различных типов находят применение во всех отраслях промышленности, где используются резервуары для хранения жидкостей и газов. В нефтегазовом секторе эти изделия являются обязательным элементом оснащения нефтебаз, автозаправочных станций, нефтеперекачивающих станций и пунктов налива. Здесь применяются все типы патрубков – приемные, раздаточные и универсальные приемо-раздаточные, работающие с широким спектром продуктов от сырой нефти до высокооктановых бензинов.
Пищевая промышленность использует патрубки из нержавеющей стали для оснащения емкостей, в которых хранятся растительные масла, молочная продукция, спирты, питьевая вода и другие пищевые жидкости. Здесь критически важно отсутствие влияния материала на вкус, цвет и запах продукта, а также возможность качественной санитарной обработки внутренних поверхностей.
В химической промышленности и нефтехимии используются преимущественно патрубки из коррозионно-стойких сталей, способные выдерживать воздействие агрессивных сред – кислот, щелочей, растворителей и жидких удобрений. Особые требования здесь предъявляются к качеству сварных швов и чистоте обработки внутренних поверхностей, контактирующих с химически активными веществами.
Предприятия водоснабжения и водоотведения применяют патрубки при строительстве резервуаров чистой воды, пожарных запасов и накопительных емкостей. В этой сфере важны долговечность, санитарная безопасность и устойчивость к коррозии, что обеспечивается использованием стали с антикоррозионными покрытиями или нержавеющих материалов.
Рекомендации по выбору патрубков для резервуаров
Правильный выбор патрубков для оснащения резервуара – задача, требующая учета множества факторов. Ошибки на этом этапе могут привести к серьезным проблемам в эксплуатации и необходимости дорогостоящего ремонта или замены оборудования.
Первое, что необходимо определить – это функциональное назначение каждого патрубка. Нужен ли вам узел только для приема продукта, только для выдачи или универсальный приемо-раздаточный? Ответ на этот вопрос зависит от технологической схемы объекта и предполагаемых режимов эксплуатации. Для большинства типовых резервуаров оптимальным решением являются приемо-раздаточные патрубки, обеспечивающие максимальную гибкость использования.
Второй важный фактор – диаметр патрубка. Он должен соответствовать производительности сливо-наливных операций и диаметру подключаемых трубопроводов. Слишком малый диаметр создаст избыточное гидравлическое сопротивление и ограничит пропускную способность системы. Слишком большой – неоправданно увеличит стоимость оборудования и усложнит монтаж.
Третий фактор – материал изготовления. Он выбирается исходя из химических свойств хранимого продукта, его температуры и климатических условий в месте установки резервуара. Для стандартных нефтепродуктов и воды в умеренном климате достаточно углеродистой стали. Для холодных регионов необходима низколегированная сталь. Для агрессивных сред и пищевых продуктов – нержавеющая сталь.
Четвертый фактор – необходимость в дополнительных элементах. Например, для раздаточных и приемо-раздаточных патрубков обязательным является наличие хлопушки. Для патрубков, работающих с вязкими продуктами, может потребоваться специальная конструкция хлопушки или подогрев узла.
Особенности монтажа патрубков
Монтаж патрубков – ответственная операция, от качества выполнения которой зависит герметичность и долговечность всего резервуара. Работы должны выполняться в строгом соответствии с проектной документацией и требованиями нормативных документов.
Врезка патрубков производится после полной сборки и сварки корпуса резервуара, а также контроля геометрии стенки. Разметка отверстий выполняется строго по координатам, указанным в проекте. Вырез отверстий производится механическим способом или кислородной резкой с последующей зачисткой кромок до металлического блеска.
При установке патрубка необходимо контролировать его ориентацию относительно стенки резервуара. Для большинства узлов требуется перпендикулярность оси патрубка образующей резервуара и горизонтальность фланцевой поверхности для патрубков, расположенных на боковой стенке. Отклонения от проектного положения могут привести к невозможности стыковки с трубопроводом и возникновению дополнительных напряжений.
Особое внимание уделяется соблюдению расстояний от патрубка до сварных швов корпуса. Согласно ГОСТ 31385-2016, расстояние от края усиливающей накладки до вертикального шва должно составлять не менее 100 мм, а до горизонтального кольцевого шва – не менее 75 мм. Эти требования направлены на предотвращение наложения зон термического влияния сварных швов, что могло бы снизить прочностные характеристики металла.
После завершения сварочных работ проводится контроль качества швов и гидравлическое испытание узла совместно с резервуаром. Обнаруженные дефекты подлежат удалению механическим способом и повторной заварке. Подчеканка и заварка течей без вырубки дефектного металла запрещены.
Часто задаваемые вопросы (FAQ)
Вопрос: Какие типы патрубков вы производите?
Ответ: Мы производим все основные типы патрубков для резервуаров: приемные (для наполнения емкостей), раздаточные (для отбора продукта) и приемо-раздаточные (универсальные, совмещающие обе функции). Также мы изготавливаем специализированные патрубки для монтажа дыхательных клапанов, уровнемеров и другого оборудования.
Вопрос: Какой тип патрубка лучше выбрать для резервуара хранения нефтепродуктов?
Ответ: Оптимальным решением для большинства резервуаров являются приемо-раздаточные патрубки. Они позволяют как наполнять емкость, так и отбирать из нее продукт, обеспечивая максимальную гибкость эксплуатации. При необходимости мы поможем подобрать конкретный типоразмер под параметры вашего объекта.
Вопрос: Обязательно ли устанавливать хлопушку на патрубок?
Ответ: Для раздаточных и приемо-раздаточных патрубков, работающих с нефтепродуктами и опасными веществами, установка хлопушки строго обязательна согласно нормам промышленной безопасности. Хлопушка предотвращает неконтролируемый вылив продукта при аварийных ситуациях. Для патрубков, работающих только на прием, хлопушка не требуется.
Вопрос: Можно ли заказать патрубок нестандартной длины?
Ответ: Да, мы изготавливаем патрубки с любой длиной вылета по чертежам заказчика. Это необходимо, например, при наличии толстой теплоизоляции на резервуаре или при необходимости вынести арматуру на определенное расстояние от стенки.
Вопрос: Какой гарантийный срок на патрубки?
Ответ: Гарантийный срок эксплуатации составляет 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки. Нормативный срок службы до списания – не менее 15 лет.
Получите консультацию и расчет под ваш проект
Для правильного подбора патрубков для оснащения ваших резервуаров необходимы исходные данные: тип и объем резервуара, характеристики хранимого продукта, производительность сливо-наливных операций, климатические условия эксплуатации. Наши инженеры готовы провести профессиональную консультацию и помочь с выбором оптимальных типов и типоразмеров.
Завод резервуаров и металлоконструкций – это надежный партнер, предлагающий качественную продукцию собственного производства по конкурентным ценам. Мы гарантируем строгое соблюдение ГОСТ, заводское качество изготовления и индивидуальный подход к каждому заказу. Обращаясь к нам, вы получаете не просто поставщика, а технического партнера, заинтересованного в успешной реализации вашего проекта.
